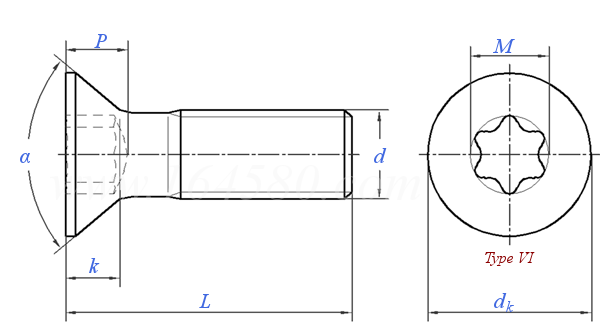

asme b 18.6.3 (t2-vi) - 2013 梅花槽82° 沉头螺钉

尺寸单位: inch

美标asme b18.6.3 (t2-vi) - 2013 asme18.6.3 梅花槽82° 沉头螺钉

扫一扫分享

米/英制螺纹对照螺纹直径与受力截面积牌号等级

螺纹尺寸
d

d	公称
pp	粗牙/unc
d_k	最大值
d_k	最小值
k	参考值
m	参考值
p	最大值
p	最小值
槽号
α	最大值
α	最小值

0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1510	0.1640	0.1900	0.2160	0.2420	0.2500
64	56	48	40	40	32	/	32	24	24	/	20
0.137	0.162	0.187	0.212	0.237	0.262	0.287	0.312	0.362	0.412	0.462	0.477
0.120	0.144	0.167	0.191	0.215	0.238	0.262	0.285	0.333	0.380	0.427	0.442
0.043	0.051	0.059	0.067	0.075	0.083	0.091	0.100	0.116	0.132	0.148	0.153
0.058	0.069	0.094	0.094	0.111	0.111	0.132	0.132	0.155	0.178	0.200	0.200
0.017	0.022	0.025	0.033	0.045	0.045	0.045	0.051	0.065	0.070	0.080	0.090
0.012	0.017	0.020	0.028	0.035	0.035	0.035	0.040	0.050	0.055	0.065	0.075
t5	t6	t8	t8	t10	t10	t15	t15	t20	t25	t27	t27
82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°
80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°

螺纹尺寸
d

d	公称
pp	粗牙/unc
d_k	最大值
d_k	最小值
k	参考值
m	参考值
p	最大值
p	最小值
槽号
α	最大值
α	最小值

0.2680	0.2940	0.3125	0.3200	0.3720	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500
/	/	18	/	/	16	14	13	12	11	10
0.512	0.561	0.597	0.611	0.711	0.717	0.760	0.815	0.932	1.050	1.285
0.475	0.522	0.556	0.569	0.664	0.670	0.715	0.765	0.878	0.990	1.215
0.164	0.180	0.191	0.196	0.228	0.230	0.223	0.223	0.260	0.298	0.372
0.221	0.221	0.266	0.266	0.266	0.266	0.352	0.352	0.446	0.446	0.529
0.070	0.090	0.105	0.115	0.125	0.135	0.125	0.135	0.160	0.160	0.230
0.055	0.075	0.087	0.095	0.105	0.115	0.105	0.120	0.140	0.140	0.205
t30	t30	t40	t40	t40	t40	t50	t50	t55	t55	t60
82°	82°	82°	82°	82°	82°	82°	82°	82°	82°	82°
80°	80°	80°	80°	80°	80°	80°	80°	80°	80°	80°

①,若以小数规定公称直径，应省略小数前和小数点后第四位的零。
②,尺寸9/16、5/8和3/4仅适用于机螺钉。
③,尺寸7、14、16、18、20和24仅用于自攻螺钉。
④,机械螺钉的螺纹长度：

1）螺纹规格≤5#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。公称长度＞3倍公称直径到 1-1/8 in 的，允许头下肩距最大不超过2倍螺距。若无其他规定，长螺钉的最小螺纹长度为1 in 。

2）螺纹规格≥6#: 公称长度≤3倍公称直径的应为满扣产品，头下螺纹肩距≤1倍螺距。公称长度＞3倍公称直径到 2 in 的，允许头下螺纹肩距最大不超过2倍螺距。若无其他规定，长螺钉的最小螺纹长度为 1.5 in 。

采用标准

工艺相关

asme b 18.6.3 (t1) - 2013

82°开槽沉头机械螺钉 [table 1] (astm f837 / f468)

asme b 18.6.3 (t1 t40) - 2013

82°开槽沉头自攻螺钉 ab(abr)型 [table 1 table 40]

asme b 18.6.3 (t2-i/t2-ia) - 2013

82°十字槽沉头螺钉 [table 2] (astm f837, f468)

asme b 18.6.3 (t2-i/t2-ia t40) - 2013

十字槽82度沉头ab abr自攻螺钉

asme b 18.6.3 (t2-iii) - 2013

四方槽沉头螺钉 [table 2] (astm f837, f468)

asme b 18.6.3 (t2-iii t40) - 2013

方槽82度沉头ab abr自攻螺钉

asme 18.6.3 (t2-vi t40) - 2013

梅花槽82°沉头 ab abr自攻螺钉

引用参考

类似标准及供货信息

1	[国标] gb /t 2673.2 - 2020	内六角花形高沉头螺钉 hexalobular socket high countersunk head screws 供应商(1)
2	[国标] gb /t 2673.1 - 2018	内六角花形沉头螺钉 hexalobular socket countersunk flat head screws 供应商(9)
3	[国标]	hexalobular lobular socket countersunk head screws
4	[国标]	hexagon lobular socket countersunk head screws
5	[国际]	fasteners — hexalobular socket countersunk flat head screws
6	[国际]	hexalobular socket countersunk head screws, high head
7	[汽标代号]	hexagon lobular socket countersunk head screws
8	[法国]	screws with six lobes recessed countersunk head - symbol fx
9	[美标]	hexagon socket flat countersunk head cap
10	[企标]
11	[汽标]	hexalobular socket countersunk head screws
12	[日本汽车工业协会标准]	t-type torx countersunk head bolts
13	[日本汽车工业协会标准]	t-type torx countersunk head machine screws

注：技术数据仅供参考，以官方原件为准！
